Электрические водонагреватели MORA серии STANDART
230 PV, 250 PV, 280 PV, 2100 PV, 2150 PV, 2200 PV


Устройство водонагревателя

Установка и подключение

Рекомендации пользователю


Электрические водонагреватели предназначены для обеспечения горячим водоснабжением бытовых помещений.

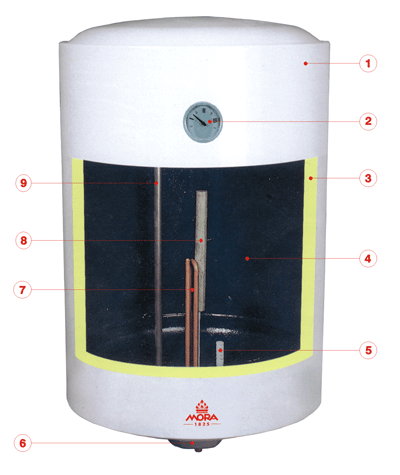

Устройство водонагревателя


  1. Эмалированный бак

  2. Индикатор температуры

  3. Полиуретановая изоляция

  4. Стеклокерамическое внутреннее покрытие

  5. Термостат

  6. Индикатор  работы нагревательного элемента

  7. Электрический нагревательный элемент

  8. Магниевый анод

  9. Трубка для вывода горячей воды


При потреблении горячей воды холодная вода, поступающая в нижнюю часть бойлера, вытесняет нагретую воду через трубку в верхней части бака. Во время работы нагревательного элемента горит сигнальная лампочка в нижней части бака. При достижении заданной температуры термостат отключает нагревательный элемент от электросети. Индикатор температуры показывает приблизительную температуру воды в бойлере. При снижении температуры воды электронагреватель включается автоматически.

Водонагреватель снабжен термостатом, который автоматически поддерживает температуру горячей воды в баке в соответствии с положением регулятора температуры воды, расположенного на корпусе термостата или на внешней поверхности бойлера. Терморегулятором можно установить температуру воды в пределах 40-75 градусов. При первоначальном включении аппарата регулятор температуры устанавливается в среднее положение.

Допускается использование бойлера при кратковременном отключении электроэнергии. Возможна эксплуатация с насосом или баком, поднятым на высоту не менее 5 м.



Установка и подключение

Аппарат следует устанавливать как можно ближе к месту потребления горячей воды, чтобы избежать потерь тепла.

При установке следует оставить свободными вокруг бойлера не менее 50 см. с каждой стороны (включая расстояние до потолка и стен) - для доступа при проведении профилактических и ремонтных работ. Электроводонагреватель крепится на стене на специальных крюках, которые привариваются к металлическим стержням, вбитым в стену. В основании бойлера имеются специальные отверстия. Существуют ограничения по установке бытовых электронагревателей в ванных комнатах.

Подключение к водопроводу

  1. Прежде чем подключить бойлер к водопроводу, необходимо дать воде протечь, чтобы избежать попадания чужеродных частиц из водопроводной трубы в предохранительный клапан.

  2. Присоединить к входной трубе бойлера (она отмечена синим цветом) предохранительный клапан.

  3. К выходной трубе аппарата, отмеченной красным цветом, подключить трубу для горячей воды. Трубы необходимо подключать строго по маркировке!

  4. На сливное отверстие предохранительного клапана рекомендуется установить сливную трубу для отвода горячей воды в случае автоматического сброса избыточного давления в котле.

  5. Для заполнения водонагревателя водой открыть оба крана (синий для холодной воды и красный для горячей). Признаком окончательного заполнения водонагревателя водой будет вода, вытекающая из крана с горячей водой.

Примечание. Если на предохранительном клапане отсутствует краник для слива воды из аппарата, то при установке и подключении прибора к водопроводной сети необходимо установить дополнительный кран, с помощью которого можно будет в случае необходимости слить воду, не отсоединяя трубу от водонагревателя. Указанный кран устанавливается между соединительной муфтой аппарата и предохранительным клапаном.

Подключение к электросети

Необходимо проконтролировать соответствие характеристик сети с данными, указанными на табличке аппарата.

  1. Открыть крышку отсека, в котором находится нагревательный элемент с термостатом. К контактным клеммам термостата подключить медные силовые провода кабеля питания с сечением в диаметре не менее 1,6 мм для нагревательных элементов с мощностью до 1.5 кВт и 2,0 мм для элементов с мощностью до 3 кВт.

  2. Провод заземления подсоединяется к клемме, помеченной знаком "земля". Сечение провода заземления должно быть не меньше сечения силовых проводов.

  3. При монтаже аппарата и подводимой к нему электросети установить влагозащитный однополярный выключатель с расстоянием между контактами не менее 3 мм.



Рекомендации пользователю

  1. Производитель рекомендует приглашать для монтажа электроводонагревателя специалистов сервисных организаций или коммунальных служб.

  2. Для предотвращения потерь тепла рекомендуется устанавливать электроводонагреватель как можно ближе к месту потребления горячей воды.

  3. Перед включением электроводонагревателя в сеть необходимо убедиться, что в баке есть вода, а также в том, что все электроподключения выполнены правильно и аккуратно.

  4. При любых неполадках в работе бойлера, а особенно в случае - закипания воды в бойлере, прибор необходимо немедленно отключить от сети.

  5. Если прибор включен в сеть, но нагревательный элемент не начал работать, необходимо проверить положение предохранителя. Предохранитель в рабочем положении утоплен в блок терморегулятора, и если он отключен, необходимо включить его путем нажатия.

  6. При использовании воды с повышенным содержанием солей или иных примесей необходимо применение устройств предварительной очистки воды.

  7. Если бойлер установлен в не отапливаемом помещении, в холодное время года необходимо прекратить эксплуатацию прибора и слить из него воду, отсоединив входящий трубопровод.
