Проточные газовые водонагреватели MORA 5502, 5505

Функциональные узлы водонагревателя

Установка водонагревателя

Соблюдение безопасных расстояний
Требования, которые необходимо соблюдать при установке
Отвод продуктов сгорания

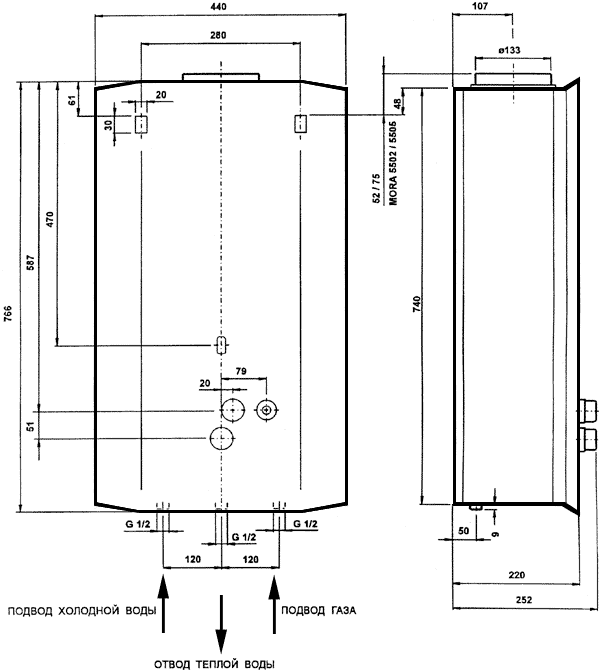

Основные размеры

Технические схемы

Условные обозначения:
1 - стена задняя
2 - выпрямитель тяги
3 - теплообменник
4 - горелка основная
5 - арматура газовая
6 - арматура водная
7 - предохранитель термоэлектрический
9 - пьезоэлектрическая зажигалка
10 - горелка запальная
11 - ручка переключателя температуры воды
12 - ручка переключателя мощности газа
13 - кнопка термоэлектрического предохранителя
15 - кожух
22 - предохранитель обратной тяги
24 - регулятор давления газа^*

Функциональные узлы водонагревателя

Условные обозначения:
2 - выпрямитель тяги
3 - теплообменник
4 - горелка основная
5 - арматура газовая
6 - арматура водная
7 - предохранитель термоэлектрический
9 - пьезоэлектрическая зажигалка
10 - горелка запальная
11 - переключатель температуры воды
12 - переключатель мощности газа
13 - кнопка термоэлектрического предохранителя(ТЭП)
16 - термодатчик термоэлектрического предохранителя
17 - фильтр запальной горелки
18 - фильтр воды
19 - регулятор расхода воды
20 - клапан постепенного зажигания
21 - труба Вентури
22 - предохранитель обратной тяги
23 - диафрагма (только для 5502 - П.Г.)
24 - регулятор давления газа^*

^* - Регулятор давления газа не входит в комплект поставки водонагревателя, но может поставляться по специальному заказу.

Обслуживание водонагревателя

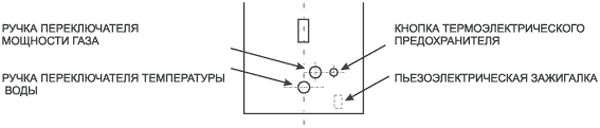

Управление водонагревателем

Управление запуском или остановкой водонагревателя выполняется автоматической арматурой в зависимости от закрытого или открытого протока воды. Элементы управления дают возможность быстро установить необходимые рабочие параметры водонагревателя

РУЧКА ПЕРЕКЛЮЧАТЕЛЯ МОЩНОСТИ ГАЗА
Поворот ручки возможен только на 90° между двумя крайними положениями: полная тепловая мощность и сниженная тепловая мощность. Крайние положения ограничены упорами.

РУЧКА ПЕРЕКЛЮЧАТЕЛЯ ТЕМПЕРАТУРЫ ВОДЫ
При повороте ручки переключателя температуры воды из одного крайнего положения в другое медленно меняется количество протекающей воды в диапазоне: 4.7-10 л/мин. (МОRА 5502). 5.3-13 л/мин. (МОRА 5505). Крайние положения ограничены упорами.


Минимальный проток воды: 4,7 л/мин. - МОRА 5502 5,3 л/мин. - МОRА 5505		Максимальный проток воды: 10,0 л/мин. - МОRА 5502 13,0 л/мин. - МОRА 5505

КНОПКА ТЕРМОЭЛЕКТРИЧЕСКОГО ПРЕДОХРАНИТЕЛЯ (ТЭП)
при нажатии до упора на кнопки ТЭП (старт термоэлектрического предохранителя) т происходит ввод водонагревателя в работу

КНОПКА ПЬЕЗОЭЛЕКТРИЧЕСКОЙ ЗАЖИГАЛКИ
При нажатии на кнопку пьезоэлектрической зажигалки электрическая искра с электрода проскакивает на запальную горелку и зажигает её. При одном нажатии возникнет только одна искра.

Работа водонагревателя

Водонагреватель вводится в работу автоматически после установки выбранного теплового режима и при открытии крана отвода теплой воды в месте отбора. При закрытии крана отвода теплой воды нагрев воды автоматически прекратится. Но так как запальная горелка продолжает гореть, водонагреватель будет готов к дальнейшей работе.

ВЫБОР ТЕМПЕРАТУРЫ НАГРЕВА ВОДЫ
Количество и температура теплой воды на выходе зависят от мощности водонагревателя. При подготовке водонагревателя к работе нужно установить ручку переключателя температуры воды и ручку переключателя мощности газа в положения, соответствующие тому, какую температуру воды Вы хотите иметь.

В таблице приведены возможные варианты установки переключателя температуры воды и переключателя мощности газа для получения необходимой температуры воды.

Цель	Расход воды л/мин		Температура нагрева воды на °С		Положение ручки переключателя мощности газа	Положение ручки переключателя температуры воды
	MORA		MORA
	5502	5505	5502	5505
Купание в ванне	10	13	25	25
Душ	10	13	12,5	12,5
Мытье посуды	5	5	50	60
Мытье рук	5	5	25	30

Вода, нагреваемая на определенную величину, в месте отбора будет иметь температуру, увеличенную на температуру воды. поступающей в нагреватель.

НАПРИМЕР:

переключатель температуры воды установлен в положение максимального расхода воды - 10 (или 13) л/мин, а переключатель мощности газа - в положение „ПОЛНАЯ МОЩНОСТЬ" Из таблицы получаем, что вода будет нагреваться (при купании в ванне) на 25вС. Температура холодной воды. поступающей в нагреватель, например, 12°С. Температура вытекающей нагретой воды будет: 25 + 12 = 37°С

Безопасность работы

Безопасность работы водонагревателя обеспечивают одновременно несколько устройств:

АВТОМАТИЧЕСКАЯ АРМАТУРА - обеспечивает автоматическую подачу газа в основную горелку при отборе теплой воды и прекращение подачи газа при закрытии крана отбора теплой воды.
ТЕРМОЭЛЕКТРИЧЕСКИЙ ПРЕДОХРАНИТЕЛЬ - закроет подвод газа к водонагревателю в случае погасания пламени запальной горелки или при нарушении цепи термодатчика.
ПРЕДОХРАНИТЕЛЬ ОБРАТНОЙ ТЯГИ - биметаллический термоэлемент, последовательно соединенный с чувствительным элементом термодатчика, термоэлектрическим предохранителем и ограничителем температуры воды. Если произойдет частичное засорение дымовых труб, которое будет способствовать попаданию продуктов сгорания в помещение, предохранитель обратной тяги зарегистрирует повышение температуры окружающего его пространства под влиянием утечки продуктов сгорания и вызовет отключение водонагревателя. Температура срабатывания предохранителя - 95°С. Подготовка водонагревателя к работе снова возможна только после охлаждения предохранителя обратной тяги (приблизительно, через 10 минут).

Предохранитель обратной тяги обязательно должен функционировать во время работы водонагревателя и на его функции ничто не должно влиять (например, изменение положения).

В случае повторного отключения предохранителя обратной тяги, необходимо обратиться к специалистам уполномоченной сервисной организации.

Производитель рекомендует ежегодно приглашать специалистов уполномоченной сервисной организации для контроля функций предохранителя - отключается ли водонагреватель при засорении труб отвода продуктов сгорания.

Установка водонагревателя

Ввод водонагревателя в эксплуатацию может быть осуществлен только уполномоченной сервисной организацией.

Соблюдение безопасных расстояний

Для соблюдения пожарной безопасности при установке водонагревателя необходимо соблюдать следующие безопасные расстояния:
стены со степенью горючести В, С1, С2 - min 20 мм, Сз - min 40 мм.

Под безопасным расстоянием подразумевается расстояние от внешних контуров водонагревателя и устройства отвода продуктов сгорания до горючих материалов.

СТЕПЕНЬ ГОРЮЧЕСТИ:

В - негорючий строительный материал (раскаляется или обугливается)

С1 - трудногорючий материал (после удаления источника огня погаснет через 2 минуты)

С2 - среднегорючий материал (после удаления источника огня погаснет через 5 минут)

С3 - легкогорючий материал (после удаления источника огня продолжает гореть)

Требования, которые необходимо соблюдать при установке

Водонагреватель должен быть установлен в. помещение с нормальной средой
Если в помещении, где установлен водонагреватель, ведутся работы с красками. клеями и т.п., способствующие образованию газа или пыли, которые могут привести к пожару или взрыву, то водонагреватель на время этих работ необходимо отключить.
Водонагреватель должен быть прочно укреплен на стене. Под него должна быть подложена прокладка из негорючего материала, размеры которой больше, чем размеры площади водонагревателя, на 100 мм со всех сторон.
Подвод газа выполнить в соответствии с установленными нормами.
Если водонагреватель будет присоединен к баллону с пропан-бутаном, рекомендуем поместить баллон внутри помещения, на безопасном расстоянии от источников тепла, чтобы температура поверхности баллона не превысила 40 С. Если же этот баллон в зимнее время будет размещен вне помещения, то часть газа может оказаться неистраченной и остаться в баллоне. Не следует располагать баллон в местах, откуда газ может уходить в нижерасположенные, плохо проветриваемые помещения (подвал и т.п.).
Запорные краны подвода воды и газа должны быть легко доступны.
Подвод и развод воды должны быть выполнены из оцинкованной трубы 1/2" наименьшей длины.
В случае применения для подвода холодной воды специальных труб, изготовленных из пластического материала, их необходимо зафиксировать в местах соединений, чтобы предотвратить нарушения, которые могут быть вызваны перепадами давления в водопроводе.
Для отвода теплой хозяйственной воды не рекомендуется применение труб из пластических материалов по причине их возможного кратковременного перегрева с последующей деформацией.
На водопроводной линии, между водонагревателем и запорным вентилем, рекомендуем установить предохранительный вентиль с максимальным давлением до 1000 кПа в соответствии с существующими установочными размерами.
Трубы для отвода продуктов сгорания должны быть изготовлены из антикоррозионного материала, стойкого к воздействию продуктов сгорания.
Если в водонагреватель будет подаваться уже подогретая вода (например, вода поступает из накопителя теплой воды или др.), то водонагреватель должен быть отрегулирован так, чтобы температура воды в месте отбора не превышала 90°С.
Водонагреватель необходимо устанавливать в помещениях с хорошей вентиляцией.

Отвод продуктов сгорания

Отвод продуктов сгорания производится дымовой трубой ф130 мм, изготовленной из материала, стойкого к воздействию продуктов сгорания.

Насадка дымовых труб выполняется во внутрь трубы, т.е. против движения продуктов сгорания.

Дымоход должен быть герметичным и стойким к воздействию продуктов сгорания. Под этим подразумевается, главным образом, стойкость при тепловой нагрузке и стойкость от воздействия конденсата продуктов сгорания.

Тяга дымохода должна быть в пределах 2-30 Па.
