Напольные газовые котлы с атмосферной горелкой MORA W 65 HE, W 80 HE, W 100 HE, W 120 HE

Чугунные секционные газовые котлы MORA W 65 (80, 100, 120) HE оснащены низкоэмиссионной атмосферной горелкой для сжигания природного газа низкого давления. Котел MORA W 65 HЕ может использовать для сжигания пропана. Котлы оснащены предохранителем обратного тока продуктов сжигания (исполнение В^11BS).

Данные приборы предназначены для отопления средних и больших объектов. Использование газовых вентилей с автоматическим контролем и наблюдением герметичности затвора газа в горелку позволяет монтаж котла в котельные I-ой и II-ой категорий.

Котел выпускается только как тепловодяной с принудительной циркуляцией и рабочим давлением до 4 бар., проверен на герметичность испытательным избыточным давлением 8 бар.

Конструкция котла

Основной частью котла является секционный теплообменник изготовленный из литейного чугуна.

Мощность котла определяется количеством секций. Отдельные секции соединяются с помощью запрессованных ниппелей и скрепелены стяжными болтами. Таким образом создается камера сгорания с конвекционной поверхностью для передачи тепла продуктов сгорания отопительной воде. В верхней части левой крайней секции прикреплены болтами гильзы для датчиков капиллярных термостатов и обратный вентиль для манометра (высотомера). Чугунный теплообменник надежно изолирован экологической минеральной изоляцией, которая уменшает тепловые потери.

В нижних обоймовых отверстиях котлов MORA W 65 (80, 100, 120) HE размещен водораспределитель возвращающейся воды.

К верхней части чугунного теплообменника с помощью болтов прикреплен разделенный горизонтальный прерыватель тяги продуктов сгорания с патрубком (ГПТ) для присоединения дымохода. Прерыватель тяги выполнен из нержавеющей стали и снабжен съемной крышкой для очистки.

Чугунный теплообменник установлен на стальной подставке.

Атмосферная горелка, состоящая из низкоэмиссионных труб овальной формы, изготовлена из нержавеющей стали и установлена на основании. Прогрессивная конструкция горелки позволяет полностью закрыть камеру сгорания котла, весь воздух необходимый для сгорания подводится в горелочные трубки через диффузоры. Присоединение газовой линии к газораспределителю возможно с левой или с правой стороны, согласно компоновка котельной.

Управление котлом расположено на пульте управления на передней верхней части котла.

На стальной кожух котла нанесена качественная покраска.

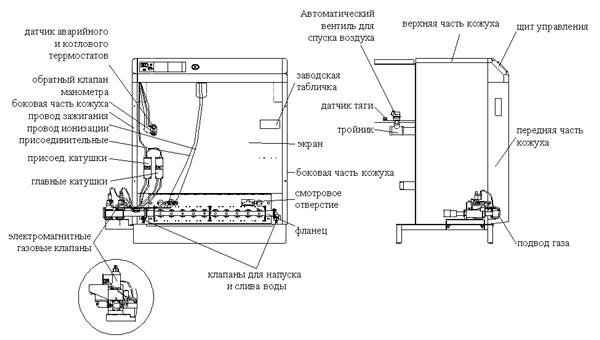

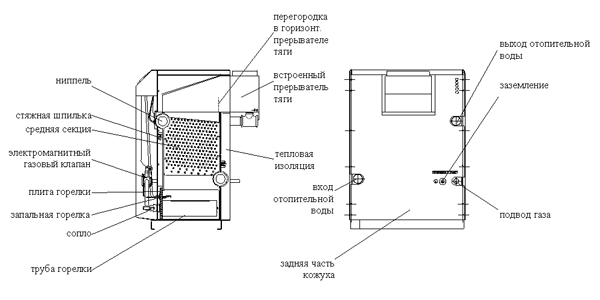

Общий чертеж котла MORA W 65 HE (8 секций)

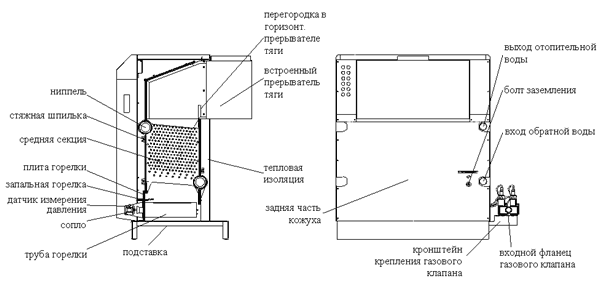

Общий чертеж котла MORA W 80 (100, 120) HE (10, 12 и 15 секций)

Элементы управления

В базовом исполнении котел поставляется без дополнительного управляющего устройства - оборудован щитом управления со стандартным модулем.

MORA рекомендует эксплуатировать котлы с дополнительными управляющими устройствами. Стандартная комплектация (без регуляции) предназначена для заказчиков, которые уже имеют свою систему управления котлов.

Рядом с сетевым модулем на панели управления находится комбинированный прибор - термоманометр.

Сетевой модуль снабжен следующими элементами:

Датчик предохранителя обратного тока продуктов сгорания размещен в горизонтальном прерывателе тяги и в случае недостаточного оттока продуктов сгорания отключит котел. Датчики котлового и предохранительного термостатов, датчики температуры и обратный вентиль манометра находятся в гильзе (в верхней части левой крайней секции).

По желанию заказчика к котлу поставляется один из четырех видов дополнительных регулирующих устройств (или их комбинации).

К регуляторам можно заказать отдельно:

внешний датчик температуры QAC 31 - для измерения внешней температуры
погружной датчик температуры QAZ 21 - для измерения температуры перед смешивающим вентилем, каскадной температуры и температуры воды горячего водоснабжения в гильзе
прилагаемый датчик температуры QAD 21 - для измерения температуры перед смешивающим вентилем, каскадной температуры и температуры воды горячего водоснабжения
цифровой комнатный прибор QAA 50 - возможность выбора режима отопления
- коррекция комнатной температуры
- кнопка экономичной температуры
цифровой комнатный прибор с дисплеем QAA 70 - возможность выбора режима отопления
- коррекция комнатной температуры
- кнопка экономичной температуры
- возможность изображения отдельных температур
фукция "отпуск" - установка количества дней в экономичном режиме

Монтаж и подключение

Установку, профилактические осмотры и ремонт котла может должны проводить специалисты специализированной, уполномоченной производителем сервисной организации, имеющие действующий государственный допуск на работу с газовыми и электрическими установками.

Для установки котла должен быть разработан проект, который соответствует требованиям действующих государственных стандартов и правил.

Присоединение котла к отопительной системе, газовой сети, электрической сети, к дымовой трубе, к системе горячего водоснабжения должно соответствовать требованиям действующих стандартов и правил.

После монтажа сервисная организация должна проверить работу котла, провести необходимую настройку и ознакомить владельца с обслуживанием котла.

Размещение котла

котёл должен устанавливаться на жароустойчивую подставку или на бетонную подставку высотой приблизительно 50 мм, причем бетонная подставка или подставка больше, чем горизонтальная проекция котла со всех сторон на 15 мм.
при монтаже и при эксплуатации котла необходимо соблюдать безопасное расстояние 200 мм от горючих материалов класса горючести В,С1 и С2
для легко горючих материалов класса горючести С3, которые быстро горят и горят сами и после отстранения источника горения (это например, бумага, картон, пергамин, дерево и деревесноволокнисте доски, пластмассы, половые покрытия) безопасное расстояние удваивается, т.е. оно составляет 400 мм .
безопасное расстояние необходимо удвоить также в случае, когда класс горючести строительного материала неясный.
перед котлом должно быть оставлено манипуляционное пространство на ширину котла
манипуляционное расстояние между задней частью котла и стеной 400 мм
минимальное расстояние от боковой стороны кожуха соседнего котла 100 мм.

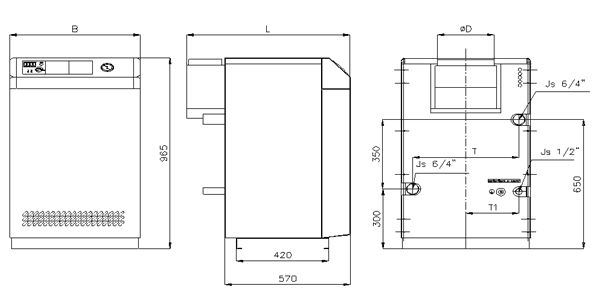

Размеры для присоединения котла MORA W 65 HE

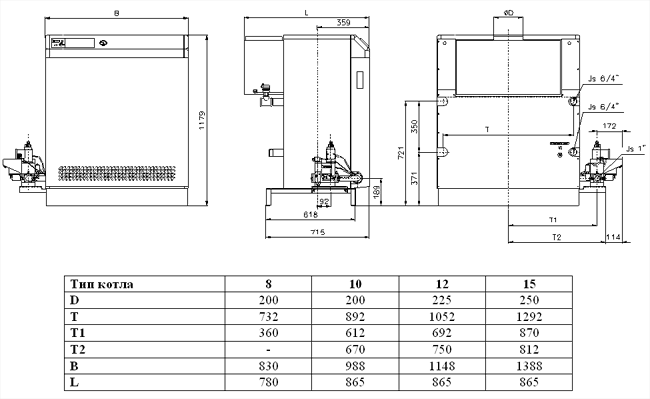

Размеры для присоединения котла MORA W 80 (100, 120) HE

Ввод в эксплуатацию

Ввод котла в эксплуатацию, настройку тепловой мощности, любые ремонты электрической части котла или подключение других управляющих элементов разрешено проводить только специализированной, уполномоченной производителем сервисной организации, которая имеет специальное разрешение на выполнение таких работ.

Обслуживание котла пользователем

Котёл работает автоматически согласно настройке регулирующих элементов. Некоторые манипуляции пользователь может проводить самостоятельно. Работник сервисной организации, вводившей котел в эксплуатацию, обязан познакомить его с проведением данных манипуляций

Отключение и включение котла с помощью сетевого переключателя на панели управления.
Управление ходом котла с помощью выбранного регулятора, к которому всегда прилагается отдельная инструкция по эксплуатации.
Настройка и контроль требуемой температуры нагревающей воды в интервале 0°С - 85°С на котловом термостате.
Переключение между работой вручную (котёл управляется только котловым термостатом, насос нагревающего контура постоянно включен, у версии оснащения регулятором RVA 63.280 включен насос только I нагревающего контура) и автоматической работой (котёл управляется выбранным регулятором).
В случае неисправности котла засветится сигнализация неисправности в сетевом модуле. Наиболее частые причины неисправностей и возможности их устранения приведены ниже. Пользователь может отстранить только неисправности обозначенные символом "*". При случайном отключении (сбое) электроэнергии горелка отключается и после подключения электроэнергии автоматически произойдет новый старт горелки. Отблокирование неисправности проводится с помощью кнопки "отблокирование" в сетевом модуле.
Отблокирование предохранительного термостата. При отключении котла предохранительным термостатом на панели управления котла засветится сигнальная лампочка "перегрето". Отблокирование термостата может проводить пользователь в сетевом модуле (ТВ). Отключение термостата может быть вызвано несколькими причинами (см. ниже).
Отблокирование предохранителя обратного тока продуктов сгорания. При отключении котла в сетевом модуле засветится сигнальная лампочка "перегрето". Отблокирование предохранителя (TS) может пользователь проводить в сетевом модуле.

Во время отопительного сезона необходимо поддерживать постоянный объём воды в системе и следить за тем, чтобы из неё был удален воздух. Воду из котла и из системы отопления никогда нельзя полностью выливать или сливать её часть для каких-либо целей, кроме крайних случаев, т.е. во время необходимых ремонтов и т.п. Выливание воды полностью и наполнение новой водой приводит к повышению коррозии и возникновению накипи. В случае необходимости пополнения водой системы отопления, воду необходимо заливать только в остывший котёл, чтобы не потрескались секции.

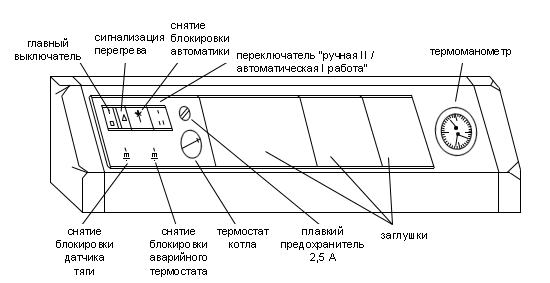

Стандартная панель управления котла "MORA W 65 (80, 100, 120) HЕ

Техника безопасности при эксплуатации котла

В котельной должна быть обеспечена непрерывная циркуляция воздуха.
Котёл могут обслуживать только взрослые люди.
Котёл подсоединяется в стационарную электрическую сеть 230В/50Гц с соответствующей защитой.
При долговременном отключении котла необходимо отключить его от электрической сети.
Если не отводятся продукты сгорания из прерывателя тяги (в случаях обратного направление тяги или засорения дымовой трубы), то предохранитель обратного тока продуктов сгорания отключит доступ горючего в котёл. Отблокирование предохранителя может провести пользователь кнопкой отблокировки TS. Повторный старт котла можно провести только после охлаждения датчика предохранителя обратного тока продуктов, т.е за 10 минут.
Котельную необходимо поддерживать в чистоте и без пыли. Из котельной необходимо удалить все источники загрязнения и во время работ, при которых выделяется пыль (изоляционные работы, уборка котельной), котёл необходимо отключить. Даже частичное загрязнение горелки ухудшит процесс горения, значительно влияет на экономную и надёжную работу котла. В котельной не должны находиться домашние животные (собаки, кошки и т.п.).
При опасности возникновения и проникновения возгарающего пара или газа в котельную, или во время работ, при которых временно возникает опасность пожара или взрыва (клеение половых покрытий, окрашивание воспламеняющимися красками), котёл должен быть заблаговременно, перед началом работ отключен.
На котёл запрещается класть предметы из горючих материалов.
Не реже 1 раза в год необходимо приглашать специалистов специализированной, уполномоченной производителем сервисной организации для профиолактического осмотра котла.
