Электрические накопительные водонагреватели
cерия LUX напольные
MORA E 100 S, E 125 S, E 160 S, E 250 S, E 300 S
Общая информация
Техническое описание
Схемы и габариты водонагревателей
Монтаж и подключение водонагревателя
Электрическая схема
Подключение к водопроводу
- Схема подвода холодной воды
- Правила установки предохранительного вентиля
Эксплуатация водонагревателя
Важное указание
Общая информация
Напольные электрические накопительные водонагреватели MORA cерии LUX, благодаря своей конструкции и наружной отделке, могут устанавливаться в ванных комнатах‚ душевых‚ в подвалах и т.д. Производитель рекомендует пользоваться изделием во внутренних помещениях при температуре воздуха от +2 °С до +45 °С и при влажности до 80%.
Благодаря особо тщательной теплоизоляции бака, водонагреватели MORA cерии LUX позволяют использовать электроэнергию для нагрева воды в удобное для пользователя время - например, при существовании льготного ночного тарифа - ночью, а затем в течение дня пользоваться накопленной в баке горячей водой.
Мощность напольных электрических накопительных водонагревателей MORA cерии LUX позволяет полностью обеспечивать теплой технической водой (ТТВ = TUV) жилые помещения, производственные помещения, предприятия общественного питания и т.п.
Техническое описание
Резервуар водонагревателя изготовлен из сварной листовой стали; весь агрегат покрыт эмалью, стойкой по отношению к горячей воде. В качестве дополнительной защиты от коррозии используется магниевый анод, который располагается в верхней части водонагревателя. Магниевый анод регулирует электрический потенциал внутри резервуара, снижая таким образом опасность его коррозии. Bсе типы водонагревателей снабжены приварными патрубками для подвода и отбора воды, а также патрубком для обеспечения циркуляции. Резервуар изолирован слоем пенополиуретана толщиной 65 мм. Корпус обогревателя изготовлен из листовой стали, покрытой порошковой краской; соединительные элементы металлизированы. Под пластмассовой покрышкой на боку корпуса находится отверстие с фланцем, предназначенное для чистки и ревизии, к которому монтируется электрический нагреватель требуемой мощности. Обогреватель устанавливается на полу.
Резервуар испытывается под давлением 1,3 МРа, теплообменники - под давлением 1 МРа
Схемы и габариты водонагревателей
MORA Е 100 S, MORA Е 125 S

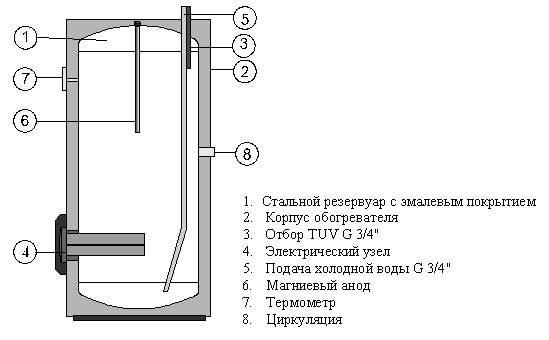

Схема водонагревателя
Габариты водонагревателя
MORA Е 160 S, MORA Е 200 S, MORA Е 250 S

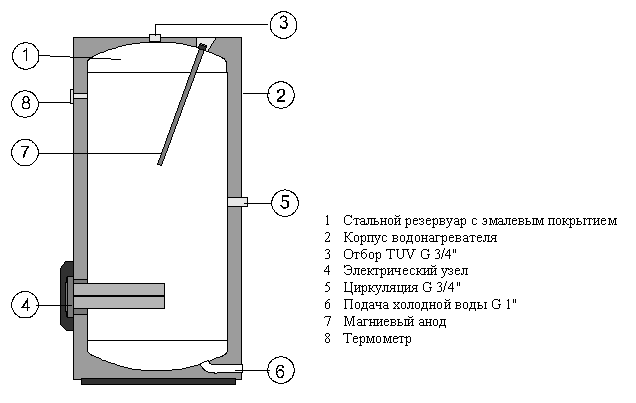

Схема водонагревателя

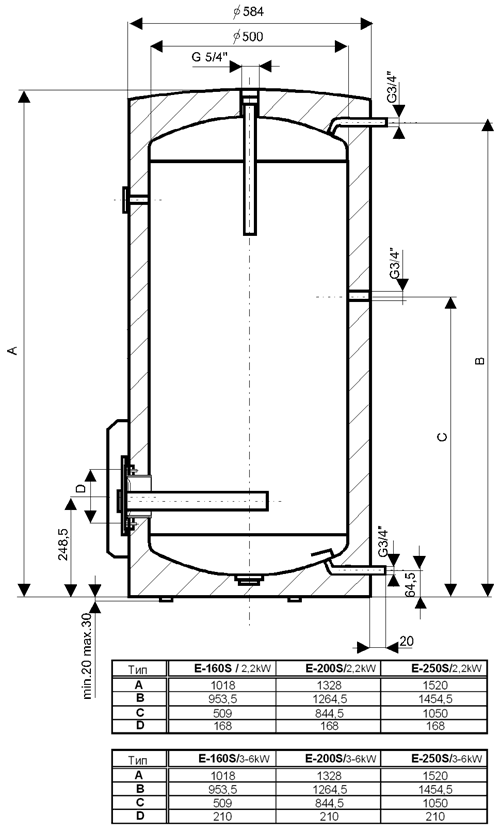

Габариты водонагревателя
MORA Е 300 S
Схема водонагревателя

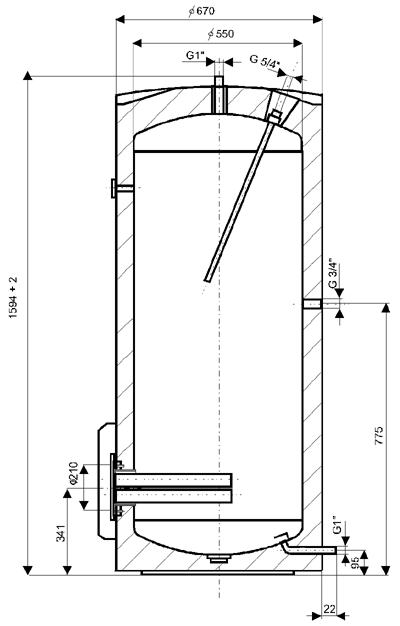

Габариты водонагревателя
Монтаж и подключение водонагревателя
Производитель рекомендует монтаж и введение в эксплуатацию поручить специализированной сервисной фирме.
Электрическая схема
ВНИМАНИЕ! Не допускается проведение изменений в электрической схеме нагревателя!
Схема включения с термостатом COTHERM BBSC
Подключение, ремонт и ревизия электрической части может проводиться лишь квалифицированными специалистами. Запись о подключении должна быть проведена в гарантийном листе.
Водонагреватель оборудован универсальным ТЭНом с постоянной или регулируемой мощностью электрических нагревательных элементов. Нагревательный элемент состоит из фланца с приваренными (1 - 3) патронами для керамических нагревательных элементов и одним патроном для датчика регулирования. Нагреватель крепится с помощью 8 болтов М12 с шагом 168 мм или 12 болтов М12 с шагом 210 мм. В пластмассовой коробке электрического узла помещается рабочий и предохранительный термостат, контрольная лампочка и изолятор кабеля питания.
Подключение к водопроводу

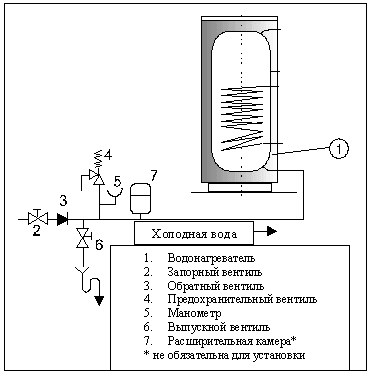

Схема подвода холодной воды
Правила установки предохранительного вентиля
Каждый напорный водонагреватель должен быть снабжён мембранным предохранительным вентилем с пружиной.
Предохранительный вентиль устанавливается со стороны подачи воды, как можно ближе к водонагревателю; между ним и водонагревателем не должны находиться никакие запорные и дроссельные устройства или фильтры. К предохранительному вентилю должен быть обеспечен удобный доступ. Устанавливать его следует на такой высоте, чтобы обеспечивался отвод воды самотёком, лучше всего на ответвление патрубка, выходящее над водонагревателем - таким образом можно производить его замену без необходимости спуска воды из бака нагревателя . Изготовители поставляют предохранительные вентили с заранее установленным давлением. Пусковое давление предохранительного вентиля должно соответствовать величине максимально допустимого давления обогревателя и, по меньшей мере, на 20% превышать максимальное давление в водопроводной сети. В случае, если давление в водопроводе превышает эту величину, необходимо дополнительно установить редукционный клапан.
Для обеспечения исправной работы предохранительного вентиля следует установить на входе системы обратный клапан, который предотвращает самопроизвольное вытекание горячей воды из водонагревателя обратно в водопровод.
Эксплуатация водонагревателя
Наполнение водонагревателя водой
Открыть запорный вентиль на входе обогревателя
Открыть вентиль горячей воды на смесителе
Проконтролировать герметичность соединений
Во время нагрева воды иногда случается‚ что сквозь предохранительный вентиль каплями стекает вода - это объясняется увеличением объема воды при нагревании.
Нагрев воды
При подключении водонагревателя к электрической сети ТЭН нагревает воду. Включение и выключение нагревательного элемента регулируется термостатом. Термостатом можно установить требуемую температуру воды на выходе - от 0°C до 70°C. Рекомендуется использовать техническую воду температурой до 60 °С. Такая температура обеспечивает оптимальную работу водонагревателя‚ уменьшает потери тепла, экономит электрическую энергию.
При достижении установленной температуры термостат отключает электрический ток, Контрольная лампочка сигнализирует работу элемента (горит) или отключение (гаснет).
Если обогревателем некоторое время не пользуются, рекомендуется, особенно в зимний период, устанавливать термостат на символ "снежинка" во избежание замерзания воды или выключать подвод электрического тока к обогревателю.
Вода, полученная из водонагревателя, считается технической.
Уход за водонагревателем
Уход за обогревателем состоит в контроле и замене анодного стержня.
Магниевый анод поддерживает электрический потенциал внутри резервуара на величине, ограничивающей коррозию материала, из которого изготовлен резервуар. Срок службы анода теоретически рассчитан на два года, однако эта величина колеблется в зависимости от жёсткости и химического состава воды в месте эксплуатации водонагревателя. Рекомендуем провести ревизию анода и, при необходимости, его замену после двух лет работы. По степени износа анода определяется срок следующей ревизии.
Рекомендуется поручить замену анода специализированной фирме, обеспечивающей сервисное обслуживание
Важное указание
Для того, чтобы предотвратить размножение бактерий (например, Legionella pneumophila) в водосборных нагревательных резервуарах рекомендуется периодически на ограниченное время повышать температуру воды не менее, чем до 70°C . Могут быть применены и другие способы дезинфекции воды в обогревателе.
