Электрические накопительные водонагреватели
серия LUX настенные
MORA E 50, 80, 100, 125, 160, 180, 200
Общая информация
Техническое описание
Монтаж и подключение
Эксплуатация водонагревателя
Важные указания и предупреждения
Комплектность поставки
Общая информация
Настенные электрические накопительные водонагреватели MORA серии LUX, благодаря своей конструкции и наружной отделке, могут устанавливаться в ванных комнатах‚ душевых‚ в подвалах и т.д. Производитель рекомендует пользоваться изделием во внутренних помещениях при температуре воздуха от +2°С до +45°С и при влажности до 80%.
Благодаря особо тщательной теплоизоляции бака, водонагреватели MORA серии LUX позволяют использовать электроэнергию для нагрева воды в удобное для пользователя время - например, при существовании льготного ночного тарифа - ночью, а затем в течение дня пользоваться накопленной в баке горячей водой.
Техническое описание
 |
|
Бак водонагревателя изготовлен из стального листа и проверен при избыточном давлении 1,2 MPa. Внутренняя поверхность бака покрыта эмалью.
K нижнему дну бака приварен фланец‚ к которому привинчена крышка фланца. Между крышкой фланца и фланцем есть уплотняющее кольцо‚ которое обеспечивает плотность. В крышке фланца имеются специальные патроны для установки нагревательного‚ регулировочного и предохранительного элементов водонагревателя.
Внутри бака находится магниевый анод, который используется для дополнительной защиты бака нагревателя от коррозии.
В верхней части водонагревателя находится датчик температуры‚ который информирует о нагреве воды в нагревателе.
Бак водонагревателя изолирует высококачественная полиуретановая пена‚ которая обеспечивает минимальные потери тепла. Электропроводка помещена в нижней части водонагревателя‚ под легко снимающейся крышкой. Температура воды определяется при помощи термостата в пределах с 0°С до 77°С‚ по шкале, обозначенной на ручке термостата.
Вход холодной воды обозначен голубым кружком‚ выход теплой технической воды красным кружком.
Все стальные части защищены от ржавчины лакировкой‚ соединительные части металлизированы.
Принцип работы
Водонагреватель MORA cерии LUX работает по принципу давления: в баке водонагревателя постоянно находится вода из водопроводной системы под давлением. При открытом вентиле теплой воды смесителя вода‚ выжатая давлением холодной воды из водопроводной системы, вытекает из водонагревателя. Теплая вода вытекает сверху, а вновь поступающая вода остается в нижней части водонагревателя.

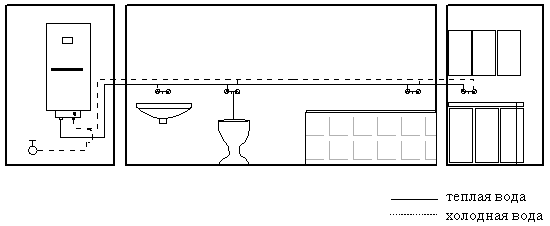

Прибор следует устанавливать как можно ближе к месту потребления горячей воды, чтобы избежать потерь тепла.
Монтаж и подключение
Производитель рекомендует монтаж и введение в эксплуатацию поручить специализированной сервисной фирме.

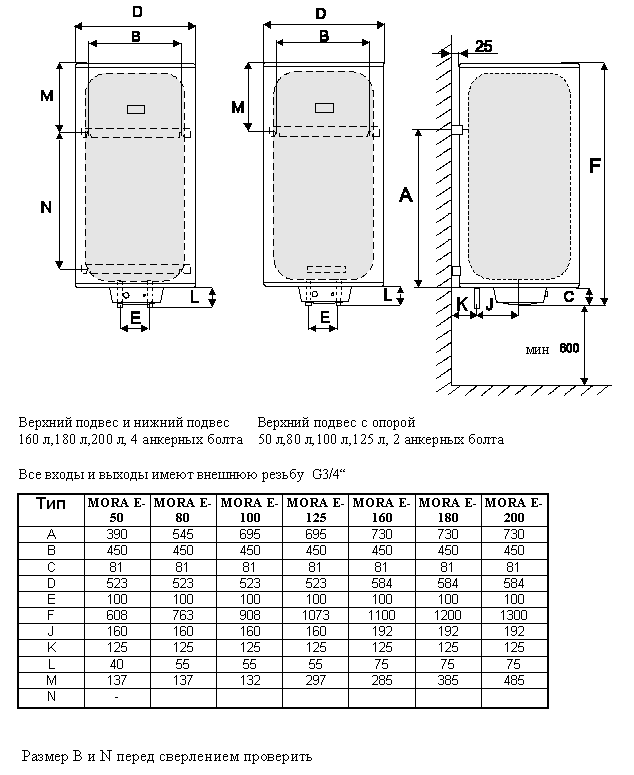

Размеры водонагревателей MORA E 50, 80, 100, 125, 160, 180, 200
Монтаж на стену
Перед началом монтажа надо проверить прочность стены и, в случае необходимости, ее укрепить.
При монтаже необходимо просверлить в стене отверстия диаметром 16 мм и глубиной 100 мм и разместить в них укрепительные вкладыши.
Водонагреватель необходимо устанавливать строго вертикально. Нижний край прибора должен находиться на расстоянии не менее 600 мм над полом.

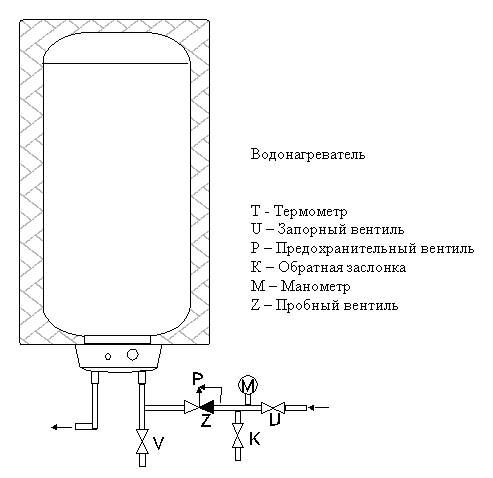

Подключение к водопроводу
Для отключения водонагревателя надо на вход и выход холодной и теплой воды прикрепить резьбовое соединение Js 3/4".
Предохранительный вентиль монтируется по приложенной инструкции по пользованию.
Стекающую каплями из предохранительного вентиля воду надо вывести в водосточный трубопровод. Предохранительный вентиль устанавливается к обозначенному подводу холодной воды. Если в подводящем водопроводе избыточное давление выше 0,64 МPа‚ необходимо перед предохранительным вентилем поставить вентиль редукционный. Теплая техническая вода отбирается через смеситель из выходящей трубы, обозначенной знаком "выход теплой воды". В случае более длинного развода теплой воды желательно изолировать водопровод‚ чтобы снизить потери тепла. Все выходы теплой воды должны заканчиваться смесителями для возможности настройки температуры воды. На входе холодной технической воды водонагреватель надо оснастить выпускным вентилем для местного демонтажа или ремонта.
Подключение к электросети
Схема электрического подключения приложена к водонагревателю (размещена на крышке электропроводки)
Подключение, ремонт и ревизия электрической части может проводиться лишь квалифицированными специалистами специализированной сервсиной фирмы. Запись о подключении должна быть проведена в гарантийном листе.
Электропроводка должно отвечать действующим электротехническим нормам.
Присоединение водонагревателя в электрическую сеть производится после подсоединения водопровода.
Эксплуатация водонагревателя
Введение в эксплуатацию
После подключения водонагревателя к водопроводу, электрической сети и после контроля предохранительного вентиля (по инструкции, приложенной к вентилю)‚ можно ввести водонагреватель в эксплуатацию. Для этого необходимо выполнить следующие действия:
проверьте присоединение к воде и электричеству;
откройте вентиль ("кран") теплой воды смесителя;
откройте вентиль подводного водопровода холодной воды к водонагревателю;
когда вода начнет вытекать через вентиль ("из крана") для теплой воды, закройте его - бак водонагревателя наполнен;
проконтролируйте плотность всех соединений, а также крышки фланца;
включите электрический ток;
перед введением водонагревателя в эксплуатацию надо навинтить крышку электропитания‚ которая закрывает подход к электрической части водонагревателя.
Во время нагрева воды иногда случается‚ что сквозь предохранительный вентиль каплями стекает вода - это объясняется увеличением объема воды при нагревании.
Нагрев воды
После включения водонагревателя в электрическую сеть, нагревательный элемент греет воду. Включение и выключение прибора регулирует термостат. Термостатом можно регулировать температуру от 0°С до 77°С. Рекомендуется использовать техническую воду температурой до 60°С. Такая температура обеспечивает оптимальную работу водонагревателя‚ уменьшает потери тепла, экономит электрическую энергию.
После достижения заданной температуры термостат прекратит подачу электрического тока‚ следовательно, прекратится и нагрев воды. Сигнальная лампа позволяет определить, работает прибор (лампочка светится) или не работает (сигнальная лампочка не светится).
Если пользователь планирует долго не пользоваться прибором, необходимо задать температуру 3 - 11°С (настроить термостат на 10°С или символ "снежинка"), чтобы предотвратить замерзание‚ или выключить подвод электрического тока в водонагреватель.
Очистка водонагревателя
Из-за постоянного нагрева воды на внутренних стенах бака и, прежде всего, на крышке фланца, оседает т.н. "водный камень". Оседание зависит от твердости нагреваемой воды‚ от ее температуры и от количества используемой теплой воды.
Рекомендуется раз в два года очищать внутреннюю поверхность бака от отложений ("водного камня")‚ проводить осмотр и, при необходимости, замену магниевого анода. Теоретический срок службы анода - 2 года эксплуатации‚ но этот срок может изменяться в зависимости от твердости и химического состава используемой воды. Очистку и обмен анода рекомендуется поручать специализированной сервисной фирме.
При выпуске воды из водонагревателя должен быть открыт вентиль смесительной батареи для теплой воды‚ чтобы в сосуде водонагревателя не создалось разряжение, которое бы прекратило вытекание воды.
Важные указания и предупреждения
При покупке прибора необходимо проверить правильность заполнения гарантийного талона. Неправильно или нечетко заполненный гарантийный талон лишает потребителя права на гарантию.
Без отметки специализированной фирмы о выполнении электроподключения в гарантийном талоне гарантийные обязательства не действуют
Водонагреватель нельзя присоединять к сети водопровода без предохранительного вентиля. Вентиль должен быть установлен и эксплуатироваться согласно инструкции производителя.
Между водонагревателем и предохранительным вентилем не должно быть установлено никакой запорной арматуры
При избыточном давлении в водопроводной системе выше 0,63 MPa необходимо перед предохранительным вентилем включить редукционный вентиль
Все выходы теплой воды должны иметь смеситель
Перед первым наполнением бака водонагревателя водой рекомендуется проверить завинчивание гаек фланцевого соединения бака
Не разрешаются любые манипуляции с термостатом, кроме настройки температуры управляющей кнопкой
Любую манипуляцию с электропроводкой‚ наладка и обмен регулирующих элементов обеспечивает во время гарантии только специализированная сервисная фирма.
Водонагреватель нельзя включать в электрическую сеть, когда вблизи работают с горючими жидкостями (бензин‚ пятноочиститель)‚ газом и т.д.
Комплектность поставки
K изделию в качестве принадлежностей поставляются:
предохранительный вентиль‚
4 винта М12х30‚
4 гайки М12‚
4 подкладки диаметра 13‚
термометр.
Эти запчасти упакованы и находятся в верхней части упаковки водонагревателя.
Крепежный материал не включен производителем в комплект поставки. Систему крепления водонагревателя пользователь выбирает самостоятельно, учитывая условия эксплуатации прибора.
