Номинальная тепловая мощность (kВт) |
||
Обозначение котла |
I. ступень |
II. ступень |
S 80 E - ZP |
77 |
37,5 |
I. ступень - полная мощность, II. ступень - сниженная мощность
Котел может работать с внешним резервуаром (бойлером) горячей воды (далее ГВС). Стандартное оснащение позволяет подключение необходимых электрических проводов от внешних приборов на клеммник котла.
Для обеспечения правильного функционирования рекомендуется использование внешнего бойлера объемом 200 - 500 литров, оснащенного термостатом. У комбинированных бойлеров (имеющих также электрический нагрев воды) ни в коем случае не разрешается подача "чужого напряжения" в котел - т.е. контакт термостата необходимо отделить от внутренней электропроводки бойлера!!!
Бойлер нагревается самостоятельным отопительным контуром, который открывается и закрывается электромеханическим трехходовым разделительным (ни в коем случае не смесительным!!!) клапаном DN 5/4". Клапан должен быть оснащен электрическим включающим контактом, который размыкается, если привод клапана не действует (без напряжения).
Нагрев ГВС имеет приоритет перед отоплением. Это значит, что нагрев отопительной системы начнется только после нагрева ГВС в бойлере на требуемую температуру. Поэтому повышение температуры ГВС над обычным уровнем (50-600 С) продлевает время нагрева бойлера и вызывает длительные остановки отопительной функции.
Работа котла MORA S 80 ER (управляющий котёл) основана на тех же принципах, что и MORA S 80 E (стандартное исполнение). Отличия заключаются в следующем.
а) Котел MORA S 80 ER имеет встроенный каскадный управляющий регулятор.
В зависмости от настройки регулятор управляет работой (переключением мощности) установленных котлов. Максимальное количество блоков в каскаде - 4, минимальное - один блок, работающий на половинную мощность.- Подготовка ГВС обеспечивается только первым котлом.
б) В котле MORA S 80 ER отсутствует регулировка мощности, котел всегда работает только с полной мощностью 77 кВт
Чугунный теплообменник котла
Состоит из чугунных звеньев и служит одновременно камерой сгорания (включающей пути продуктов сгорания), и водяным пространством (включая пути воды). Имеются боковые ("правое" - "левое") и средние (одного вида) звенья. Набором необходимого количества звеньев образуется теплообменник котла соответствующих размеров (как камеры сгорания, так и водяного объёма). Собранный корпус котла оснащен трубопроводными участками для гидравлических присоединений и изолирован от потери тепла и теплового излучения. Также оснащен гильзами для установки датчиков термостатов и термометра и отверстиями для соединения со станиной.
Станина теплообемнника котла
Это сварная рама, которая кроме теплообменника, несет также внешний корпус и держатель панели управления.
Панель горелки
Состоит из участка газового распределения, трубок горелки и пусковым оборудованием. Содержит 8 трубок горелки и соответствующий газовый путь. Газовый путь составляет трубопроводный участок присоединения газа, который заканчивается входом в две комбинированные газовые арматуры. Комбинированные газовые арматуры регулируют подачу газа в котел в зависимости от требуемых и фактических рабочих состояний системы (т.е. котла и отопительной системы вместе). Выход из газовых арматур представляет только участок газового распределения панели горелки, который заканчивается 8 форсунками (по одной на каждую трубку горелки). Панель горелки также содержит пусковое оборудование и предохранительные элементы для контроля пламени. При каждом запуске котел запускаетсяэлектронным зажиганием. В качестве оборудования для пуска и поддержания работы используется автоматика управления фирмы HONEYWELL, которая является единым блоком с комбинированными газовыми арматурами.
Коллектор продуктов сгорания
Непосредственно соединен с прерывателем тяги, за которым заканчивается горловиной продуктов сгорания котла (для присоединения дымохода). SKKT - система контроля тяги дымохода основана на принципе контроля температуры продуктов сгорания, выходящих из котла; при недостаточной тяге продукты сгорания накапливаются в коллекторе, повышается температура и система SKKT отключает котел. Коллектор продуктов сгорания оснащен съемной крышкой, предназначенной для доступа к теплообменнику при прочистке. Крышка доступна после снятия верхней части кожуха котла.
Внешний корпус
Состоит из покрытий: прочно закрепленной задней и боковых стен, съемной передней стены и съемной верхней части), которые прикрепляются на раму. Рама соединена со станиной, а в верхней части несет держатель панели управления. Панель управления закреплена в держателе панели управления - электрической коробке; здесь также закрепляется клеммник котла.
Трубопроводные участки присоединений следующие:
а) два для ОВ, присоединяются непосредственно на боковые чугунные звенья теплообменника котла
б) один для газа, самонесущим способом прикрепленный на раму котла.
Станина корпуса котла соединяется с рамой, которая несёт внешний корпус и держатель электрической коробки - у данного типа котла 2 электрические коробки.
Первая электрическая коробка с передней стороны закрыта панелью управления, также как стандартный котёл имеет клеммник. Вторая электрическая коробка имеет встроенный управляющий регулятор.
Комбинированный источник может содержать только один управляющий котёл, остальные котлы в стандартном исполнении (управляемые управляющим котлом).
Управляющий котёл служит также для подготовки горячей воды (ГВС) - приспособлен для подсоединения трёхходового клапана с DN 5/4" (1") - у котлов в стандартном исполнении этот клапан служит для подключения внешнего бойлера. Электромеханический трёхходовой клапан, соединённый с управляющим котлом регулируется управляющим регулятором.
Котел MORA S 80 E предназначен для работы на природном газе с номинальным давлением в распределительной сети 1,8 kПa, для которого приводится теплотворная способность от 9 до 10,5 kВтчас/м3. Внутренняя распределительная сеть газа и газовый счетчик должны быть подобраны с учётом других газовых приборов потребителя. К котлу необходимо подвести трубу с минимальным диаметром , соответствующим по размерам присоединению газа к котлу, однако лучше с номинальным диаметром на ступень выше.
Котел сконструирован для работы с отопительной водой до избыточного давления 400 kПa, которая не должна быть кислой, т.е. должна иметь величину рН>7 и минимальную карбонатную жёсткость.
К котлу необходимо подключить закрытый расширительный мембранный бак и предохранительный клапан, расчитанные проектировщиками.
Котел предназначен для отвода продуктов сгорания в дымоход с устойчивой тягой в диапазоне от 2 до приблизительно 200 Па. Присоединение котла к дымоходу проводится с помощью дымового канала с диаметром, соответствующим размерам дымовой горловины котла. В дымовой канал не разрешается помещать тела, ограничивающие прохождение продуктов сгорания (например, различные виды теплообменников для использования их остаточного тепла). Дымовой канал не является составной частью оснащения котла. Диаметр дымового канала не может суживаться по направлению к трубе. Однако, если расчетами будет определено, что для отвода будет достаточно меньшего диаметра дымового канала (и трубы), то в этом случае можно непосредственно за горловиной газового прибора уменьшить диаметр дымового канала. Проведение дымового канала должно соответствовать нормативным документам.
Воздух для сжигания котел берет из окружающего пространства. Требования к проветриваемости помещения должны отвечать требованиям к газовым котельным в соответствии с нормативными документами.
Если для установки котла требуются специальные условия (например, уменьшение прохода, препятствование повреждению корпуса котла и т.п.), котел можно частично разобрать.
Около котла необходимо оставить свободное пространство (не менее 0,6 м) для производства работ по обслуживанию.
Котел устанавливается на чистый на пол (или основание). Пол должен иметь достаточную несущую способность и не должен быть скользким. Уборка помещения должна проводиться только сухим способом (например, пылесосом). Котел должен размещаться на несгораемой подставке. В случае, если пол изготовлен из сгораемого материала, необходимо оснастить котел несгораемой, изоляционной подкладкой, которая превышает горизонтальную плоскость проекции котла по крайней мере на 100 мм.
Для перемещения котла с внешним корпусом необходимо, чтобы двери имели ширину по крайней мере 85 см.
При размещении котла и его работе не разрешается приближать к нему предметы:
из прочих сгораемых материалов ближе, чем на 100 мм от котла
из легкосгораемых веществ (напр., древесноволокнистые плиты, полиуретан, полистирен, полиэтилен, облегченный ПВХ, синтетические волокна, целлюлозные вещества, пергамин, резина и др. подобные) на расстоянии меньше, чем 200 мм от котла.
Электротехническая часть котла предназначена для работы с температурами не ниже 50 С.

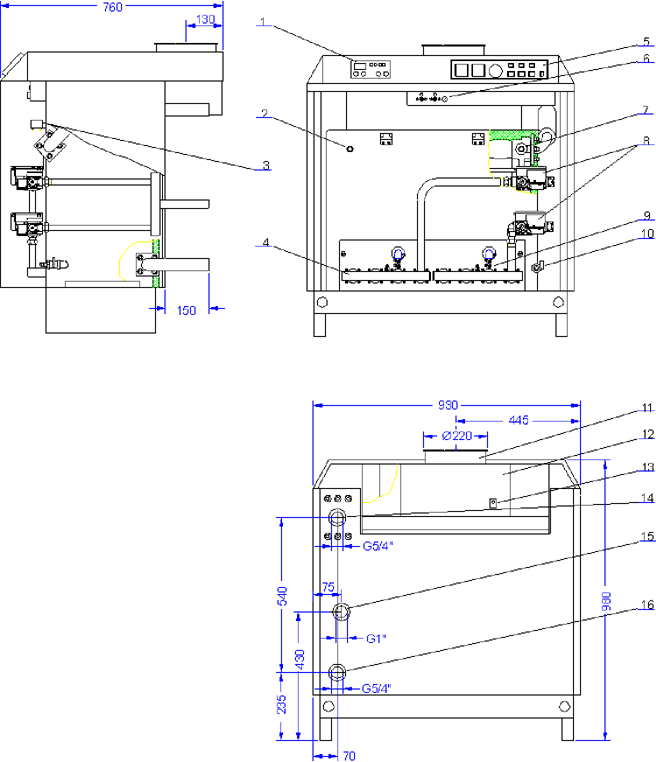

1 - панель управления
2 - сервисные элементы
3 - датчик давления ОВ
4 - датчик температуры ОВ
5 - чугунный теплообменник
6 - комбинир. газовая арматура
7 - зажигательные электроды
8 - настройка протока газа (измерительное место)
9 - напуск и слив воды
10 - панель горелки (распр. к форсункам)
11 - горловина дымохода
12 - прерыватель тяги
13 - предохран. термостат (датчик)
14 - выход ОВ
15 - подача газа
16 - вход ОВ
17 - управл. регулятор (только S 80 ER)
