Напольные газовые котлы с наддувной горелкой MORA VL 25, 35, 45, 60

Конструкция котла

Схема котла

Основные размеры котла MORA VL 25, 35, 45, 60

Стандартная поставка котла

Газовые и жидкотопливные горелки

Обогрев воды горячего водоснабжения

Котел MORA VL 25, 35, 45, 60 это автоматический котел с чугунным секционным теплообменником и наддувной горелкой, работающий на жидком топливе или газовом топливе. Котел предназначен для систем центрального отопления с естественной или принудительной циркуляцией воды, с максимальным рабочим избыточным давлением 0,3 МПа. Двух- и трехсекционные версии котла применимы для отопления квартир, офисов, небольших сооружений. Более мощные версии подходят по мощности для отопления коттеджей, жилых домов, магазинов, школ и др.

В процессе производства теплообменник котла испытывается на герметичность при избыточном давлении воды 0,8 МПа.

Конструкция котла

Чугунный секционный теплообменник состоит из секций, которые соединены с помощью запрессованных ниппелей и скреплены дополнительно четырьмя стяжными шпильками. Секции делят котел на топку, конвекционную часть и водяное пространство (внутри секций). Вход и выход отопительной воды находятся в задней части котла. Теплообменник надежно изолирован экологической теплоизоляцией из минеральной ваты. Кожух котла покрашен качественной краской „комаксит". Все элементы управления и индикации находятся на щите управления.

Элементы управления, безопасности и регулировки

Стандартная поставка не включает комнатного термостата.

По желанию покупателя котел может быть дополнительно оснащен:
1) Программируемым комнатным термостатом
2) Циркуляционным насосом

Управление работой насоса осуществляется в зависимости от применяемого типа управления:
1. Стандартное управление (без дополнительного) - после включения котла с помощью главного выключателя работой насоса управляет термостат насоса, который включает насос когда температура воды в теплообменнике котла достигнет 45°C.
2. При использовании программируемого комнатного термостата - управление насосом происходит как в случае 1.
3. Использование водонагревателя - работой насоса управляет термостат водонагревателя а по его отключении управление происходит как в случае 1.

Схема котла

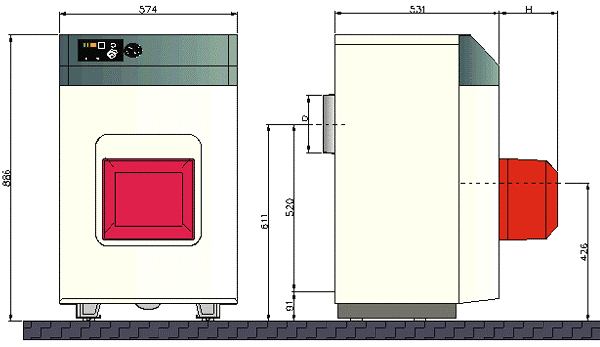

Основные размеры котла MORA VL 25, 35, 45, 60


Стандартная поставка котла:

Дополнительное оснащение котла:

Стоимость дополнительного оснащения не включена в стоимость стандартной поставки.

Газовые и жидкотопливные горелки

Котлы MORA VL 25 (35,45,60) поставляются в комплекте с высококачественными жидкотопливными горелками ESK или газовыми горелками INTERCAL. Горелки оснащены автоматикой и элементами защиты.

Жидкотопливные горелки поставляются вместе с фильтром и деаэратором для удаления загрязнений и воздуха из топлива. Жидкотопливные горелки оснащены подогревом топлива.

Котел может быть приспособлен для работы на другом виде топлива путем замены горелки. Горелку на другой вид топлива можно приобрести при покупке котла или дополнительно.

Горелки для работы на жидком топливе

Количество секций

шт

VL 25

VL 35

VL 45

VL 60

Мощность котла

кВт

18 - 25

25 - 37

37 - 46

46 - 60

Горелка

кВт

ESK OHP 10

ESK OHP 10.1

ESK OHP 10.1

ESK OHP 22

Горелки для работы на природном газе

Количество секций

шт

VL 25

VL 35

VL 45

VL 60

Мощность котла

кВт

14 - 22

22 - 33

33 - 46

46 - 60

Горелка



INTERCAL SGN 10

INTERCAL SGN 10

INTERCAL SGN 22

INTERCAL SGN 22

Котел работает автоматически, поддерживая настроенный на элементах управления режим. Для более комфортабельного управления котлом можно заказать дополнительное управление - программируемый комнатный термостат Honeywell CM 51 - управление работой котла по температуре воздуха в помещении (отдельная программа на каждый день недели и др.)

CM 51 позволяет создать оптимальные условия в отапливаемом здании и обеспечивает дополнительную экономию топлива.

Обогрев воды горячего водоснабжения

Для обогрева воды горячего водоснабжения к котлу присоединяется водонагреватель MORA OV 100 с емкостью бака 100 л. Такое решение позволяет пользоваться 100 литрами горячей воды одновременно в нескольких точках, а в случае постоянного отбора - 610 л/час воды с температурой 60°C.

Дизайн водонагревателя совпадает с дизайном котла.

Подогрев воды осуществляется с помощью рабочей спирали мощностью 23 кВт, через которую протекает вода, нагретая котлом. Горячая вода готова через считанные минуты.

Котел MORA VL 25 (35,45,60) с водонагревателем MORA OV 100

Теплотехнические характеристики котла при сжигании ЖИДКОГО ТОПЛИВА
(калорийность 42,7 МДж. кг-3, темп. воздуха 15°C, атмосф. давление воздуха 101,325 кПa)

Количество секций

шт

VL 25

VL 35

VL 45

VL 60

Мощность котла максимальная

кВт

25

37

46

60

Мощность котла минимальная

кВт

18

25

37

46

Потребляемая мощность котла максимальная

кВт

27

40

50

65

Потребляемая мощность котла минимальная

кВт

20

27

40

50

Расход жидкого топлива при макс. мощности*

кг/час

2,26

3,35

4,17

5,44

К.п.д.

%

до 93

Масса продуктов сгорания 13% CO2

кг/час

28-38

38-58

58-73

73-100

Температура продуктов сгорания

°C

не более 220

Рекомендуемая вязкость топлива (при 20°C)

мм2/с

6

Теплотехнические характеристики котла при сжигании ПРИРОДНОГО ГАЗА
(калорийность 33,99 МДж. м-3, темп. воздуха 15°C, атмосф. давление воздуха 101,325 кПa)

Количество секций

шт

VL 25

VL 35

VL 45

VL 60

Мощность котла максимальная

кВт

22

33

46

60

Мощность котла минимальная

кВт

14

22

33

46

Потребляемая мощность котла максимальная

кВт

24

36

50

65

Потребляемая мощность котла минимальная

кВт

15

24

36

50

Расход природного газа при макс. мощности*

м3/час

2,50

3,76

5,24

6,83

К.п.д.

%

до 93

Масса продуктов сгорания 9,5% CO2

кг/час

25-36

36-55

55-83

83-111

Температура продуктов сгорания

°C

не более 220

Присоединительное избыточное давление газа

кПа

1,8 - 2,2

* Расход газа и жидкого топлива зависит от типа применяемой горелки, от теплофизических характеристик топлива и прочих условий. В таблицах указан ориентировочный расход топлива при максимальной мощности котла.
